نحوه تشخیص ایراد سخت افزاری گوشی از طریق جریان کشی

تشخیص ایراد سخت‌افزاری در گوشی‌های موبایل بدون استفاده از منبع تغذیه آزمایشگاهی تقریباً غیرممکن است. یکی از دقیق‌ترین و حرفه‌ای‌ ترین روش‌های عیب‌ یابی، بررسی جریان کشی گوشی (Current Consumption) در حالت خاموش و هنگام فشردن کلید پاور است. تحلیل رفتار جریان به تعمیرکار کمک می‌کند محدوده خرابی را به بخش خاصی از مدار مانند آی ‌سی تغذیه، CPU، کریستال‌ها یا مدارات RF محدود کند و از تعویض‌های غیرضروری جلوگیری شود.

در این مقاله به ‌صورت کاربردی و حرفه ‌ای، رفتار جریان در شرایط مختلف بررسی می ‌شود تا بتوانید تنها با مشاهده عدد آمپر، مسیر عیب ‌یابی را به ‌درستی انتخاب کنید.

اصول تحلیل جریان ‌کشی در تعمیر تمامی گوشی‌های هوشمند از جمله تعمیر آیفون در تهران  و دستگاه‌های اندرویدی یکسان است، اما مقادیر دقیق جریان و توالی روشن شدن در هر برند و مدل متفاوت بوده و نیاز به بررسی شماتیک همان دستگاه دارد.

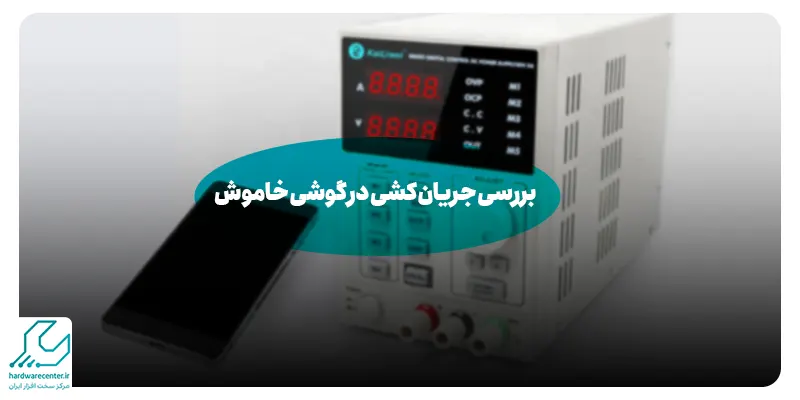

بررسی جریان ‌کشی در گوشی خاموش

وقتی گوشی خاموش را به منبع تغذیه متصل می‌ کنیم، رفتار جریان معمولاً در سه حالت دیده می‌شود: جریان صفر، جریان پایین (زیر 0.10 آمپر) و جریان بالا (بیش از 0.10 آمپر پیش از فشردن پاور). هر یک از این حالات معنا و تحلیل خاص خود را دارد.

حالت اول: جریان صفر (بدون مصرف)

در این وضعیت، گوشی پس از اتصال به منبع تغذیه هیچ جریانی مصرف نمی‌کند. این حالت معمولاً نشان ‌دهنده قطع بودن مسیر اصلی تغذیه یا نرسیدن ولتاژ راه‌انداز به بخش‌های حیاتی برد است.

در قدم اول باید گوشی را به شارژر متصل کرد. اگر دستگاه شارژ شود و علامت شارژ روی LCD ظاهر گردد، احتمال خرابی کلید پاور یا مسیر Power On X بسیار زیاد است. در این حالت باید مسیر کلید پاور تا آی‌سی تغذیه به‌دقت بررسی و از نظر وجود ولتاژ تست شود.

اما اگر گوشی حتی شارژ هم نکند و ولتاژ خروجی در کانکتور باتری صفر باشد، ابتدا پایه‌های کانکتور باتری از نظر قطعی یا سولفاته شدن بررسی می‌شوند. سپس مسیر بین کانکتور باتری و آی‌سی تغذیه تست می‌گردد. در صورت سالم بودن مسیر، معمولاً آی‌سی تغذیه نیاز به ریبال یا تعویض دارد.

از دیگر دلایل مهم جریان صفر، نرسیدن ولتاژ 2.5 یا 2.8 ولت به کریستال اصلی است. هنگام فشردن کلید پاور باید این ولتاژ حتی برای لحظه‌ای کوتاه روی پایه کریستال دیده شود. در غیر این صورت احتمال خرابی آی‌سی تغذیه مطرح می‌شود. بهترین روش بررسی کریستال، استفاده از اسیلوسکوپ و مشاهده فرکانس خروجی آن (13، 26 یا 38.4 مگاهرتز بسته به مدل گوشی) است.

نکته مهم درآموزش تعمیر موبایل  این است که در برخی مدل‌های قدیمی، جریان صفر ممکن است منشأ نرم‌افزاری داشته باشد و با فلش کردن دستگاه مشکل برطرف شود. بنابراین همیشه پیش از ورود به تعمیرات سنگین سخت‌افزاری، احتمال خطای نرم‌افزاری را بررسی کنید.

حالت دوم : جریان ‌کشی زیر 0.10 آمپر

جریان‌های پایین مانند 0.01، 0.02، 0.05 تا حدود 0.10 آمپر از رایج‌ترین حالات در تعمیرات موبایل هستند. این وضعیت می‌تواند هم نرم‌افزاری باشد و هم سخت‌افزاری.

در چنین شرایطی، اولین اقدام منطقی، فلش کردن گوشی است. اگر دستگاه بوت نشود یا ارتباط با باکس برقرار نگردد، باید سلامت کابل، پین‌های اتصال و مسیر USB بررسی شود. خرابی ESD مسیر USB می‌تواند مانع بوت شدن گوشی شود، زیرا در بسیاری از مدل‌ها مسیر فلش و USB مشترک است.

اگر مشکل نرم‌ افزاری منتفی شد، باید وارد بررسی سخت‌افزاری شد. یکی از مهم‌ترین موارد در این حالت، بررسی ولتاژ Vcore است. این ولتاژ که معمولاً حدود 1.35 ولت است، تغذیه CPU را تأمین می‌کند. نبود این ولتاژ یا ناپایداری آن می‌تواند باعث استارت ناقص و جریان پایین شود.

تجربه نشان داده است که در بسیاری از موارد جریان 0.02 آمپر ناشی از لحیم‌سردی CPU یا IC Flash است که با ریبال برطرف می‌شود. همچنین اگر هنگام فشردن پاور جریان روی عدد مشخصی ثابت بماند، احتمال خرابی کریستال اصلی یا کریستال ساعت (RTC) نیز مطرح می‌شود.

در برخی گوشی‌ها اگر جریان هنگام پاور به حدود 0.10 آمپر برسد و سپس صفر شود، معمولاً ایراد نرم‌افزاری است. اما اگر جریان در همان مقدار ثابت بماند، احتمال وجود قلع‌ مردگی یا اشکال در مدار کنترل وجود دارد.

حالت سوم: جریان‌کشی بالا و اتصال کوتاه  (Short)

اگر گوشی پیش از فشردن کلید پاور بیش از 0.10 آمپر جریان مصرف کند، تقریباً می‌توان گفت دستگاه دچار اتصال کوتاه شده است. این حالت اغلب با خاموشی کامل گوشی همراه است.

در بیشتر مواقع، اتصال کوتاه در قطعاتی رخ می‌ دهد که مستقیماً از مثبت باتری تغذیه می‌شوند؛ مانند آی‌سی PA، آی‌سی تغذیه، آی‌سی شارژ، رگولاتورهای SMPS یا کانورترهای DC-DC. آب‌خوردگی شدید نیز یکی از شایع‌ترین دلایل این مشکل است.

در چنین شرایطی ابتدا باید برد به‌طور کامل از نظر سولفاته شدن و آلودگی بررسی شود. شستشو با دستگاه التراسونیک در بسیاری از موارد باعث حذف اتصال سطحی و کاهش جریان می‌شود.

اگرهمچنان جریان بالا باقی بماند، گوشی را به منبع تغذیه متصل کرده و با لمس برد یا استفاده از دوربین حرارتی، قطعه‌ای که داغ می‌کند شناسایی می‌شود. پس از جداسازی قطعه، مجدداً جریان تست می‌شود. اگر جریان صفر شود، قطعه معیوب مشخص شده است.

در مواردی که قطعه‌ای داغ نمی‌کند اما جریان بالا وجود دارد، احتمال اتصال داخلی در لایه‌های برد مطرح می‌شود که معمولاً تعمیر آن مقرون‌به ‌صرفه نیست.

نقش کوئل‌ها در تشخیص اتصال

برخی آی ‌سی‌های پرمصرف مستقیماً از باتری تغذیه می‌شوند و در مسیر آن‌ها کوئل به‌عنوان ضربه‌گیر قرار دارد. با جدا کردن کوئل می‌توان آن شاخه از مدار را ایزوله کرد. اگر با حذف کوئل جریان صفر شود، آی‌سی مربوطه معیوب است. اگر جریان تنها کاهش یابد، باید قطعات وابسته مانند خازن‌ها بررسی شوند؛ به‌ویژه خازن‌های با ظرفیت پایین که بیشتر مستعد اتصال هستند.

تحلیل جریان کشی گوشی

تحلیل جریان کشی گوشی یکی از سریع‌ترین و دقیق‌ترین روش‌های عیب‌یابی سخت‌افزاری است. با بررسی رفتار آمپر در حالت‌های مختلف می‌ توان محدوده خرابی را به موارد زیر محدود کرد:

• قطع مسیر تغذیه
• خرابی آی ‌سی پاور
• اشکال در CPU یا IC Flash
• خرابی کریستال‌ها
• اتصال کوتاه در قطعات متصل به باتری

استفاده صحیح از منبع تغذیه آزمایشگاهی، مولتی‌متر، اسیلوسکوپ و نقشه شماتیک، دقت تعمیر را چند برابر کرده و از تعویض‌های غیرضروری جلوگیری می‌کند. یک تعمیرکار حرفه‌ای قبل از هر اقدامی، به رفتار جریان نگاه می‌کند؛ زیرا عدد آمپر، زبان گویای مدار است

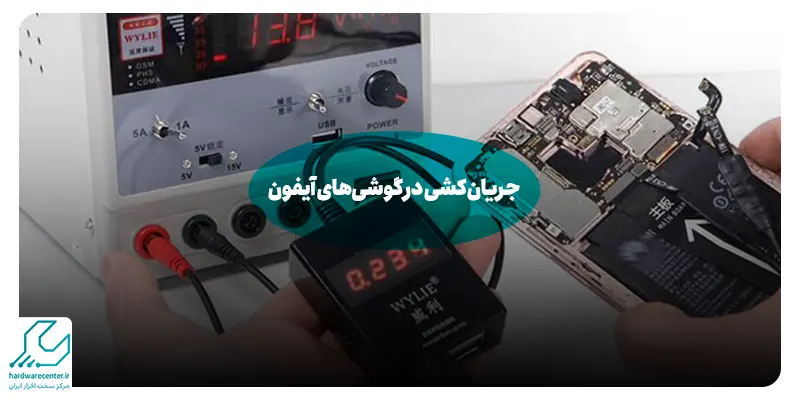

جریان‌ کشی در گوشی‌های آیفون

در گوشی‌های Apple iPhone تحلیل جریان ‌کشی شبیه به اندروید است اما نسبت به بسیاری از دستگاه‌های اندرویدی حساس ‌تر و دقیق ‌تر می باشد. زیرا معماری تغذیه و توالی روشن‌شدن (Power Sequence) در این دستگاه‌ها مرحله‌ای و کاملاً مهندسی‌شده طراحی شده است. به همین دلیل، کوچک‌ترین اختلال در یکی از خطوط اصلی تغذیه می‌تواند باعث توقف کامل فرآیند بوت شود.

با توجه به بررسی کارشناسان نمایندگی اپل در تهران ، در آیفون، هنگام اتصال به منبع تغذیه، معمولاً در حالت عادی و بدون فشردن کلید پاور، جریان باید تقریباً صفر باشد (در حد چند میلی‌آمپر طبیعی). اگر پیش از پاور جریان بالا مشاهده شود، در اغلب موارد نشان‌دهنده اتصال کوتاه در خطوط اصلی مانند مسیر تغذیه مستقیم باتری است. یکی از رایج‌ترین موارد در آیفون، اتصال در خط اصلی تغذیه (مانند خطوط PP_VDD_MAIN در اصطلاح شماتیک) است که معمولاً به دلیل خرابی خازن‌های موازی یا آسیب‌دیدگی آی‌سی‌های متصل به این خط رخ می‌دهد.

هنگام فشردن کلید پاور، جریان در آیفون به‌صورت مرحله‌ای افزایش پیدا می‌کند. اگر جریان روی مقدار بسیار پایین (مثلاً حدود 0.02 تا 0.05 آمپر) ثابت بماند، معمولاً فرآیند بوت در مراحل ابتدایی متوقف شده است. این حالت می‌تواند ناشی از اختلال در آی‌سی تغذیه (PMIC)، خرابی CPU، NAND یا قطع بودن یکی از ولتاژهای ضروری راه‌انداز باشد.

اگر جریان برای لحظه‌ای بالا برود و سپس سریع به صفر بازگردد، اغلب نشان‌دهنده مشکل در توالی روشن‌شدن یا اختلال نرم‌افزاری جدی (مانند کرش در بوت‌لودر) است. در چنین شرایطی، پیش از ورود به تعمیرات سخت‌افزاری سنگین، ریستور یا بررسی نرم‌افزاری توصیه می‌شود.

در مواردی که جریان روی عدد مشخصی (مثلاً 0.15 تا 0.30 آمپر) ثابت می‌ماند و تصویر ظاهر نمی‌شود، احتمال توقف در یکی از مراحل میانی بوت وجود دارد؛ این حالت می‌تواند به خرابی مدار تغذیه پردازنده، آی‌سی تصویر یا حتی اشکال در مدار بک‌لایت مرتبط باشد.

نکته مهم در تحلیل جریان‌ کشی آیفون این است که هر مدل الگوی جریان مخصوص به خود را دارد. بنابراین تعمیرکار حرفه‌ای باید علاوه بر مشاهده عدد آمپر، با رفتار طبیعی همان مدل آشنا باشد و تحلیل را بر اساس شماتیک و ترتیب فعال شدن خطوط تغذیه انجام دهد.

در جمع‌بندی می‌توان گفت اصول کلی تحلیل جریان‌کشی در آیفون مشابه سایر گوشی‌های هوشمند است، اما به دلیل ساختار پیچیده‌تر مدار تغذیه و حساسیت بالاتر در توالی روشن ‌شدن، دقت در اندازه ‌گیری و تفسیر اعداد اهمیت بسیار بیشتری دارد.
